Мачты 40 и 70 м для тросовой защиты от БПЛА Тюмени: фундаменты, нагрузки, расстановка
Мачта — самый дорогой элемент тросовой защиты и одновременно тот, от которого зависит вся геометрия контура. Альбом типовых решений пассивной защиты, направленный письмо Минэнерго России от 15.06.2026 № 04-1576, содержит два типовых решения: мачта 40 м и мачта 70 м. Разбираем их параметры, требования к фундаментам и размещению — и что это означает для площадки объекта Тюмени.
Документ направлен Департаментом экономической безопасности в ТЭК Минэнерго России для учёта в работе. Это не приказ и не технический регламент: альбом задаёт инженерный ориентир — какую угрозу считать расчётной и какими конструктивными решениями её парировать. Для организаций из указателя рассылки он фактически становится руководящим при проектировании защиты и обосновании затрат.
Два типовых решения: 40 и 70 метров

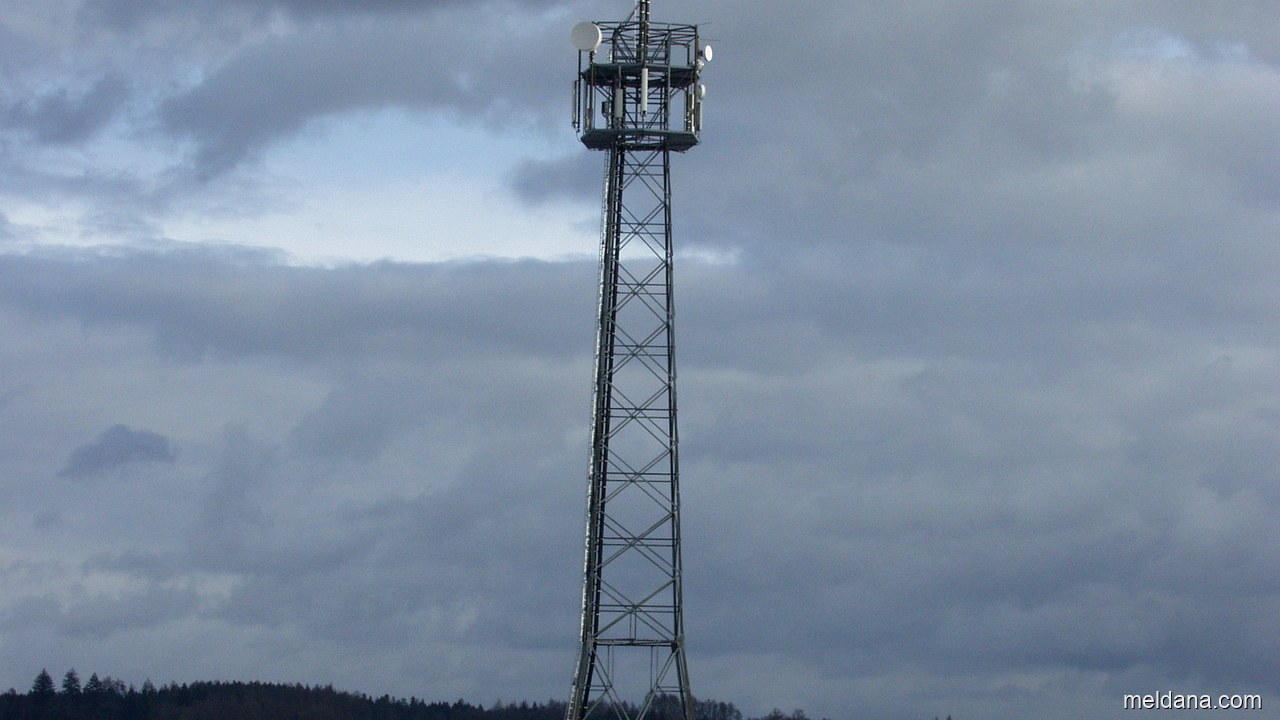

Мачта представляет собой металлическую решётчатую конструкцию, назначение которой — крепление тросов с обеспечением минимального расстояния 30 м от защищаемых сооружений. Сводные параметры типовых решений:
| Параметр | Мачта 40 м | Мачта 70 м |
|---|---|---|
| Габарит фундамента | 6,6 × 6,6 м | 9,9 × 9,9 м |
| Тип фундамента | свайный (буронабивные сваи) | свайный (буронабивные сваи) |
| Расчётная горизонтальная нагрузка на верх мачты | 20 000 кгс | 10 000 кгс |
| Минимальное расстояние до защищаемых сооружений | 30 м | 30 м |
| Конструкция | металлическая решётчатая | металлическая решётчатая |
| Основание для расчёта фундамента | худшие условия работы по данным геологии | худшие условия работы по данным геологии |
Это не опечатка альбома, а следствие расчётной схемы. Горизонтальное усилие на вершине создаёт изгибающий момент, пропорциональный высоте: у 70-метровой мачты плечо почти вдвое больше, поэтому предельное горизонтальное усилие на верх принимается меньшим — 10 000 кгс против 20 000 кгс у 40-метровой. На практике это означает, что высокие мачты работают в схеме с меньшим натяжением на точку, а требуемое усилие набирается распределением тросов по большему числу опор.
Фундаменты: почему «по худшим условиям»
Альбом задаёт прямое требование: по всем точкам расположения мачт проанализировать результаты геологических изысканий и разработать типовое решение по свайным фундаментам под худшие условия работы. Причина в экономике проекта, а не в перестраховке:
- на площадке ТЭЦ или НПЗ грунты неоднородны — насыпные, техногенные, с подземными коммуникациями;
- мачты ставятся в разных точках периметра, и делать индивидуальный фундамент под каждую дороже, чем один типовой под наихудшие условия;
- типовой фундамент позволяет вести монтаж параллельно на нескольких точках и упрощает исполнительную документацию;
- при этом мачта работает на вырыв и опрокидывание, а не только на сжатие — расчёт свай выполняется на выдёргивающие усилия.
- подземные коммуникации: кабельные эстакады, теплотрассы, газопроводы, водоводы;
- габариты приближения к ОРУ и воздушным линиям — соблюдение изоляционных расстояний;
- зоны работы кранов и пути перемещения крупногабаритного оборудования;
- охранные зоны железнодорожных путей и автодорог на площадке;
- требования по светоограждению и согласование высотных объектов.
Расчётная угроза: дальнобойные самолётные БПЛА
Альбом Минэнерго считает расчётной угрозой не коммерческий квадрокоптер и не барражирующий боеприпас малого класса, а дальнобойные самолётные БПЛА, способные преодолевать свыше 1000 км. Это принципиально меняет расчёт: масса аппарата на порядок больше, а размах крыльев измеряется метрами.
| Параметр | Тип «Лютый» | Тип «PD-2» |
|---|---|---|
| Размах крыльев, м | 6,7 | 4–5 |
| Длина фюзеляжа, м | 4,4 | 2,8 |
| Дальность полёта, км | 1050 | 1000–1100 |
| Максимальная скорость, км/ч | 230 | — |
| Крейсерская скорость, км/ч | 150–180 | 100–110 |
| Практический потолок, м | 2500 | 4700–5000 |
| Взлётная масса, кг | 250–300 | 45–55 |
| Полезная нагрузка, кг | 75 | 20–29 |
Именно размах крыльев 6,7 м у аппарата типа «Лютый» лежит в основе логики барьера: при таком размахе аппарат гарантированно контактирует не менее чем с четырьмя тросами одновременно, и энергия удара распределяется между ними, не превышая предела прочности на разрыв.
Расстановка мачт: логика расчёта
Число и положение мачт определяются не «по периметру через равные промежутки», а тремя условиями одновременно:
- Вынос рубежа. Барьер должен останавливать аппарат на удалении 10–40 м от защищаемых сооружений — это задаёт минимальный радиус контура.
- Перекрытие по высоте. Верхний слой защиты должен подниматься выше конька главного корпуса и другого высотного оборудования, иначе остаётся коридор для пикирующей траектории.
- Контакт минимум с четырьмя тросами. Шаг тросов рассчитывается так, чтобы аппарат с размахом крыльев 6,7 м гарантированно задел не менее четырёх тросов одновременно. Это условие связывает расстояние между мачтами и провес тросов.
Отдельно проверяется, что при таком раскладе усилие натяжения в тросах не превышает предела прочности на разрыв — расчёт ведётся на импульс летящего тела с учётом снижения веса аппарата за счёт выработки топлива.

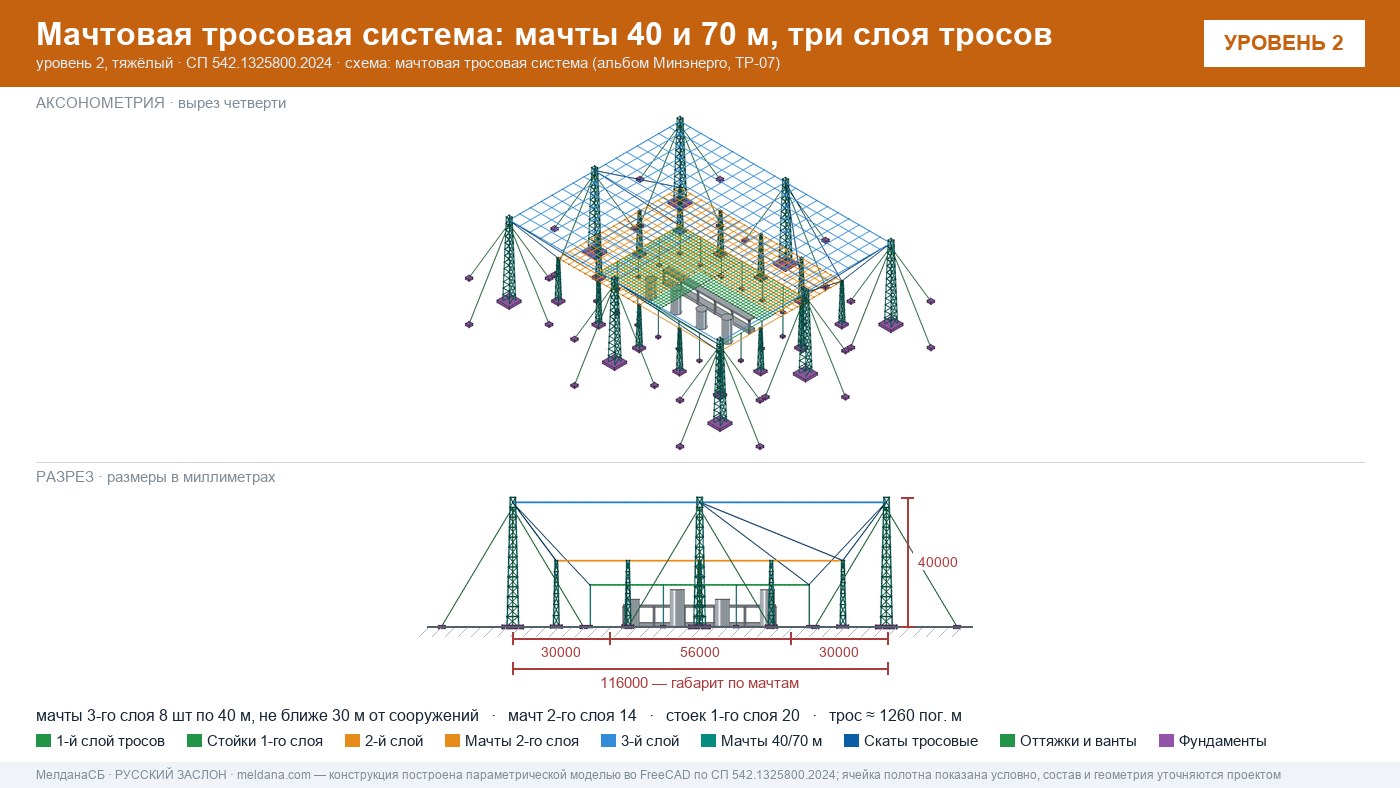

Три слоя тросовой защиты
На технологической площадке первый и второй слои идут низко — они закрывают трубопроводы, насосное и электротехническое оборудование от настильного подхода. Третий слой поднят на 20 м и перекрывает площадку сверху, работая против пикирующей траектории.
| Слой | Отметка |
|---|---|
| 1-й слой защиты | 1,5 м |
| 2-й слой защиты | 3,5 м |
| 3-й слой защиты | 20 м |
Слои работают последовательно: если аппарат прошёл верхний контур с потерей скорости, его останавливает следующий. Одиночная сеть такого запаса не даёт.
- Постоянные — собственный вес тросовой системы;
- кратковременные климатические — гололёдные и ветровые;
- особые — от падения БПЛА.
Гололёд для тросовой конструкции критичен: обледеневший трос резко набирает вес и парусность, поэтому климатический район площадки закладывается в расчёт наравне с ударной нагрузкой.
Что ещё входит в проект мачты
- Светоограждение — заградительные огни для высотных конструкций;
- молниезащита и заземление — мачта становится самой высокой точкой в зоне и должна быть включена в систему молниезащиты объекта;
- антикоррозионная защита — горячее цинкование металлоконструкций, особенно в среде дымовых газов ТЭЦ;
- узлы натяжения и регулировки — доступ для контроля и подтяжки тросов при эксплуатации;
- лестницы и площадки обслуживания — для периодического осмотра узлов крепления.
Когда мачта не нужна
Каждая исключённая мачта — сэкономленный свайный фундамент и высотный монтаж. Поэтому проектирование всегда начинается с инвентаризации существующих конструкций, которые могут работать как точки натяжения:
| Существующее сооружение | Типовой узел из альбома |
|---|---|
| дымовая труба | консоли по периметру, замкнутый контур из трёх канатов |
| эстакада трубопроводов | стойки по существующим траверсам с шагом около 6 м, опорный канат по периметру |
| фундаментные блоки на отметке «0» | опорные канаты, закреплённые к петлям блоков ФБС |
Подробно о креплениях к эстакадам и на нулевой отметке — в материале о защите топливного хозяйства.
Как выполняется проект
- Обследование площадки. Генплан, высотные отметки, существующие эстакады и трубы, геология под фундаменты мачт, климатический район по СП 20.13330.2016.
- Модель угрозы и расчёт. Определение расчётного аппарата, импульса, требуемого выноса рубежа и числа слоёв; проверка, что усилие в тросах не превышает предела прочности на разрыв.
- Проектирование. КМ и КМД на мачты и узлы креплений, свайные фундаменты по худшим условиям работы, ПОС и ППР, разделы по молниезащите и светоограждению высотных конструкций.
- Изготовление и поставка. Мачты, тросовая система, консоли, опорные канаты, крепёж, ЗИП.
- Монтаж. Свайное поле, сборка и подъём мачт, монтаж креплений на существующие сооружения, натяжение тросовых слоёв. Работы на действующем объекте — по нарядам-допускам, без остановки основного оборудования.
- Сдача. Контроль натяжения, исполнительная документация, паспорта, инструкция по обслуживанию и осмотрам конструкции.
